Sistema De Montaje Solar Vektor21 / Estructura Ajustable Aluminio Al6005-t5 / Patas Frontales Y Ajustables / Bases Cemento Personalizables / Ángulos 10°-30° / Torque 11-13 Nm

Sistema De Montaje Solar Vektor21 / Estructura Ajustable Aluminio Al6005-t5 / Patas Frontales Y Ajustables / Bases Cemento Personalizables / Ángulos 10°-30° / Torque 11-13 Nm

VEKTOR21

$ 2,793.00 MXN
$ 2,793.00 MXN
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

500 en existencias

Compra protegida contra daños o robo

Si sus equipos sufren daños, robo o pérdida durante el envío, asumimos la responsabilidad de reponerlos de inmediato.

Hasta $500 MXN de compensación por falla del producto

En caso de que el producto presente fallas derivadas de defectos de fabricación dentro de los primeros 30 días naturales posteriores a la compra, se otorgará un crédito en tienda equivalente al 5% del valor del artículo, con un límite máximo de $500.00 MXN.


2% de bonificación en cada compra

Todas sus compras generan beneficios. Disfrute de un reembolso del 2% sin tope de acumulación, canjeable en tisistems.com


Envio Rapido

Todos los pedidos se surten el mismo dia.


Solicita Más Stock

epcom Power Line modelo: VEKTOR21

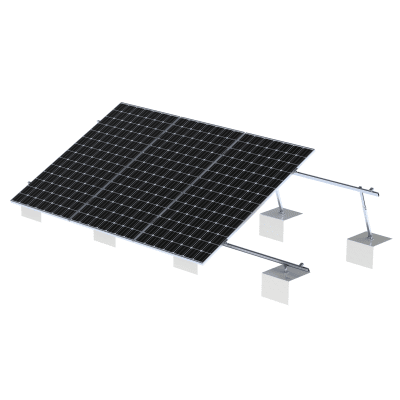

El sistema de montaje solar VEKTOR21 es una estructura modular diseñada para instalaciones fotovoltaicas en techos planos, fabricada principalmente en aluminio AL6005-T5 de alta resistencia. El sistema ofrece ajustabilidad angular desde 10° hasta 30° mediante patas traseras ajustables que modifican su longitud según el ángulo seleccionado. Incluye componentes de fijación en acero inoxidable SS304 y bases de cemento personalizables según el ángulo de instalación. El diseño modular permite configuraciones flexibles y expansiones según requerimientos específicos del proyecto, garantizando estabilidad estructural y durabilidad en exteriores.

Características Generales

  • Tipo: Sistema de montaje solar para techos planos
  • Material Estructural: Aluminio AL6005-T5
  • Material Fijación: Acero inoxidable SS304
  • Rango Angular: 10° - 30° ajustable
  • Modularidad: Sistema expandible y configurable
  • Aplicación: Instalaciones fotovoltaicas residenciales y comerciales
Componentes del Sistema
  • SunRack Rail 21: Perfil principal de aluminio
  • Mid Clamp: Abrazadera intermedia aluminio
  • End Clamp: Sujetador final ajustable 25-40mm
  • Front Leg Group: Pata delantera aluminio
  • Adjustable Leg Group: Pata trasera ajustable aluminio
  • Splice Connector Group: Conector de unión aluminio
  • Grounding Clip: Clip puesta a tierra SS304
  • Expansion Screw: Tornillo expansión SS304
  • Cable Clip: Clip para cables SS304
  • Earth Lug: Conector de tierra
Especificaciones Técnicas
  • Torque End Clamp: 11 N·m
  • Torque Adjustable Leg: 13 N·m
  • Torque T-Bolt: 11 N·m
  • Torque Grounding: 11 N·m
  • Rango End Clamp: 25-40 mm (30/35 mm marcados)
  • Holgura Expansión: 3-5 mm en uniones
  • Perforación: Ø10 mm x 50 mm profundidad
  • Distancia Tornillos: 76 mm entre front/back feet
  • Longitud Patas: 423-690 mm según ángulo
Dimensiones y Ángulos
  • Ángulo 10°: Pata 423 mm / Base 450x450x450 mm
  • Ángulo 15°: Pata 447 mm / Base 450x450x450 mm
  • Ángulo 20°: Pata 580 mm / Base 500x500x500 mm
  • Ángulo 25°: Pata 690 mm / Base 550x550x500 mm
  • Ángulo 30°: Base 550x550x550 mm
  • Distancias Soporte: 1300-1400 mm entre puntos
  • Tornillos Utilizados: M8*55, M8*20, M8*25 T-Bolt, M8*18
Herramientas Requeridas
  • Guantes de protección
  • Herramienta eléctrica (taladro)
  • Llave inglesa ajustable
  • Cinta métrica
  • Taladro 10 mm
  • Llave torque (11-13 N·m)
Instalación y Montaje
  • Preinstalación: Patas ajustables con tornillos M8
  • Línea Guía: Marcado rojo para colocación tuerca
  • T-Bolt: Insertar en ranura SR21, girar 90°
  • Conectores Riel: Holgura 3-5 mm entre uniones
  • Tornillo Allen: M8 para ajuste uniones riel
  • Puesta Tierra: 2 conectores por montaje
Contenido del Paquete
  • SunRack Rail 21 (perfiles principales)
  • Mid Clamp (abrazaderas intermedias)
  • End Clamp (sujetadores finales)
  • Front Leg Group (patas delanteras)
  • Adjustable Leg Group (patas ajustables)
  • Splice Connector Group (conectores unión)
  • Grounding Clip (clips tierra)
  • Expansion Screw (tornillos expansión)
  • Cable Clip (clips cable)
  • Earth Lug (conectores tierra)
  • Tornillos M8 varios tamaños
