SUNTREE

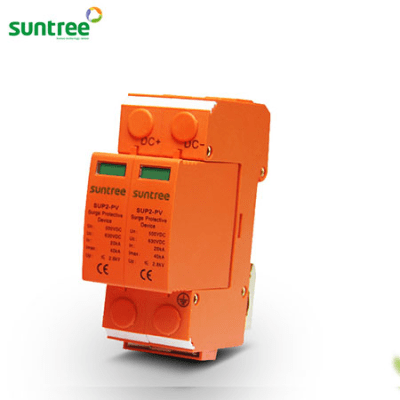

Protector De Descargas Atmosféricas, Diseñado Para Sistemas Fotovoltaicos, Uso En Corriente Directa, 600 Vcc 2 Polos.

Protector De Descargas Atmosféricas, Diseñado Para Sistemas Fotovoltaicos, Uso En Corriente Directa, 600 Vcc 2 Polos.

SUP2H6PV

$ 568.00 MXN
$ 568.00 MXN
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Agotado

Compra protegida contra daños o robo

Si sus equipos sufren daños, robo o pérdida durante el envío, asumimos la responsabilidad de reponerlos de inmediato.

Hasta $500 MXN de compensación por falla del producto

En caso de que el producto presente fallas derivadas de defectos de fabricación dentro de los primeros 30 días naturales posteriores a la compra, se otorgará un crédito en tienda equivalente al 5% del valor del artículo, con un límite máximo de $500.00 MXN.


2% de bonificación en cada compra

Todas sus compras generan beneficios. Disfrute de un reembolso del 2% sin tope de acumulación, canjeable en tisistems.com


Envio Rapido

Todos los pedidos se surten el mismo dia.


Solicita Más Stock
Parámetro Valor
Modelo del producto SUP2H6-PV
Tensión nominal de operación (Ue) 600 VDC
Corriente nominal In (8/20) 20 kA
Corriente máxima Imax (8/20) 40 kA
Número de polos 2P
Nivel de protección (Up) 2.8 kV
Tamaño por polo (mm) 18 × 90 × 72
Tiempo de respuesta ≤25 ns
Clasificación de ensayo Clase T2
Tipo de SPD Tipo limitador de presión
Grado de protección IP20
Material de la carcasa aislante PBT/PA66
Grado de resistencia a la llama Conforme a UL94 V0
Montaje Instalación en riel DIN de 35 mm
Temperatura ambiente -40 °C ~ +70 °C
Indicador visual Normal: verde; Falla: rojo
Tensión máxima de operación continua (Uc) 600 VDC
Corriente de fuga (Ile) ≤0.1 mA
Capacidad de descarga nominal (Iimp 10/350) 2.5 kA
Tensión de ignición (Uign) ≥1.2 kV
Tensión de extinción (Uext) ≤0.6 kV
Tensión de prueba (Upr) 1.2 kV
Corriente de prueba (Ipr) 1 A
Tiempo de extinción del arco ≤0.5 ms
Capacidad de seguimiento ≤0.5 A
Peso 0.2 kg
Normas aplicables IEC 61643-11, GB/T 18802.11
Características de Protección
  • Tensión nominal: 600 VDC
  • Corriente nominal: 20 kA (8/20)
  • Corriente máxima: 40 kA (8/20)
  • Nivel de protección: 2.8 kV
  • Tiempo de respuesta: ≤25 ns
  • Capacidad de descarga nominal (10/350): 2.5 kA
  • Corriente de fuga: ≤0.1 mA
  • Tensión de ignición: ≥1.2 kV
  • Tensión de extinción: ≤0.6 kV
Especificaciones Técnicas
  • Polos: 2P
  • Dimensiones: 18 × 90 × 72 mm
  • Clasificación: Clase T2
  • Tipo SPD: Limitador de presión
  • Grado protección: IP20
  • Normas aplicables: IEC 61643-11, GB/T 18802.11
  • Tensión de prueba: 1.2 kV
  • Corriente de prueba: 1 A
  • Peso: 0.2 kg
Características Constructivas
  • Material carcasa: PBT/PA66
  • Resistencia llama: UL94 V0
  • Montaje: Riel DIN 35 mm
  • Temperatura: -40 °C ~ +70 °C
  • Indicador: Verde (normal), Rojo (falla)
  • Tiempo de extinción del arco: ≤0.5 ms
  • Capacidad de seguimiento: ≤0.5 A
  • Tensión máxima de operación continua: 600 VDC

Aplicación en Sistemas Fotovoltaicos

Protector de descargas atmosféricas diseñado específicamente para sistemas fotovoltaicos en corriente directa. Compatible con tensiones de hasta 600 VDC, proporciona protección contra sobretensiones transitorias en instalaciones solares, asegurando la integridad de los equipos y la continuidad del servicio.

Características técnicas adicionales: El dispositivo cumple con las normas IEC 61643-11 y GB/T 18802.11 para protectores de sobretensión. Su diseño de limitador de presión con tiempo de extinción del arco ≤0.5 ms asegura una interrupción rápida de las corrientes de seguimiento.

Consideraciones de instalación: La baja corriente de fuga (≤0.1 mA) minimiza las pérdidas de energía en sistemas fotovoltaicos. La capacidad de descarga nominal de 2.5 kA (10/350) proporciona protección robusta contra descargas atmosféricas directas.
