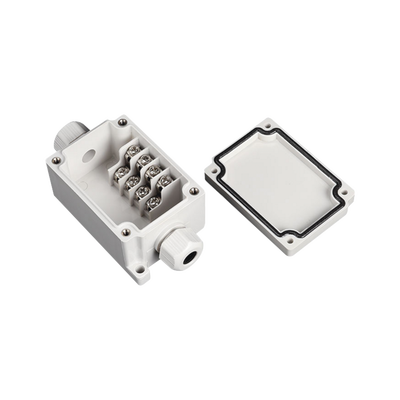

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.
Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.
SKU:PST-TJ-4P
Agotado
Compra protegida contra daños o robo
Compra protegida contra daños o robo
Si sus equipos sufren daños, robo o pérdida durante el envío, asumimos la responsabilidad de reponerlos de inmediato.
Hasta $500 MXN de compensación por falla del producto
Hasta $500 MXN de compensación por falla del producto
En caso de que el producto presente fallas derivadas de defectos de fabricación dentro de los primeros 30 días naturales posteriores a la compra, se otorgará un crédito en tienda equivalente al 5% del valor del artículo, con un límite máximo de $500.00 MXN.
2% de bonificación en cada compra
2% de bonificación en cada compra
Todas sus compras generan beneficios. Disfrute de un reembolso del 2% sin tope de acumulación, canjeable en tisistems.com
Envio Rapido
Envio Rapido
Todos los pedidos se surten el mismo dia.
No se pudo cargar la disponibilidad de retiro

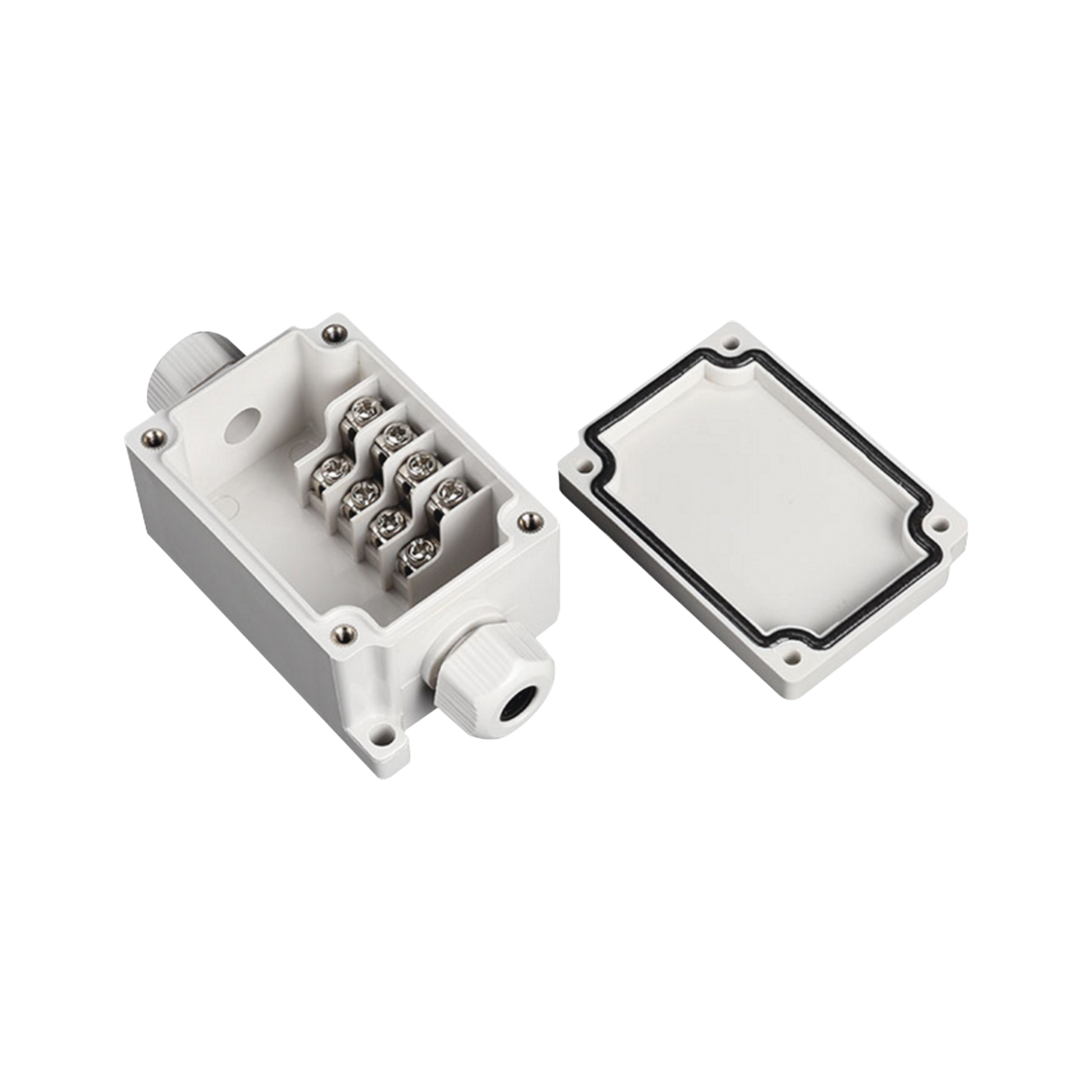

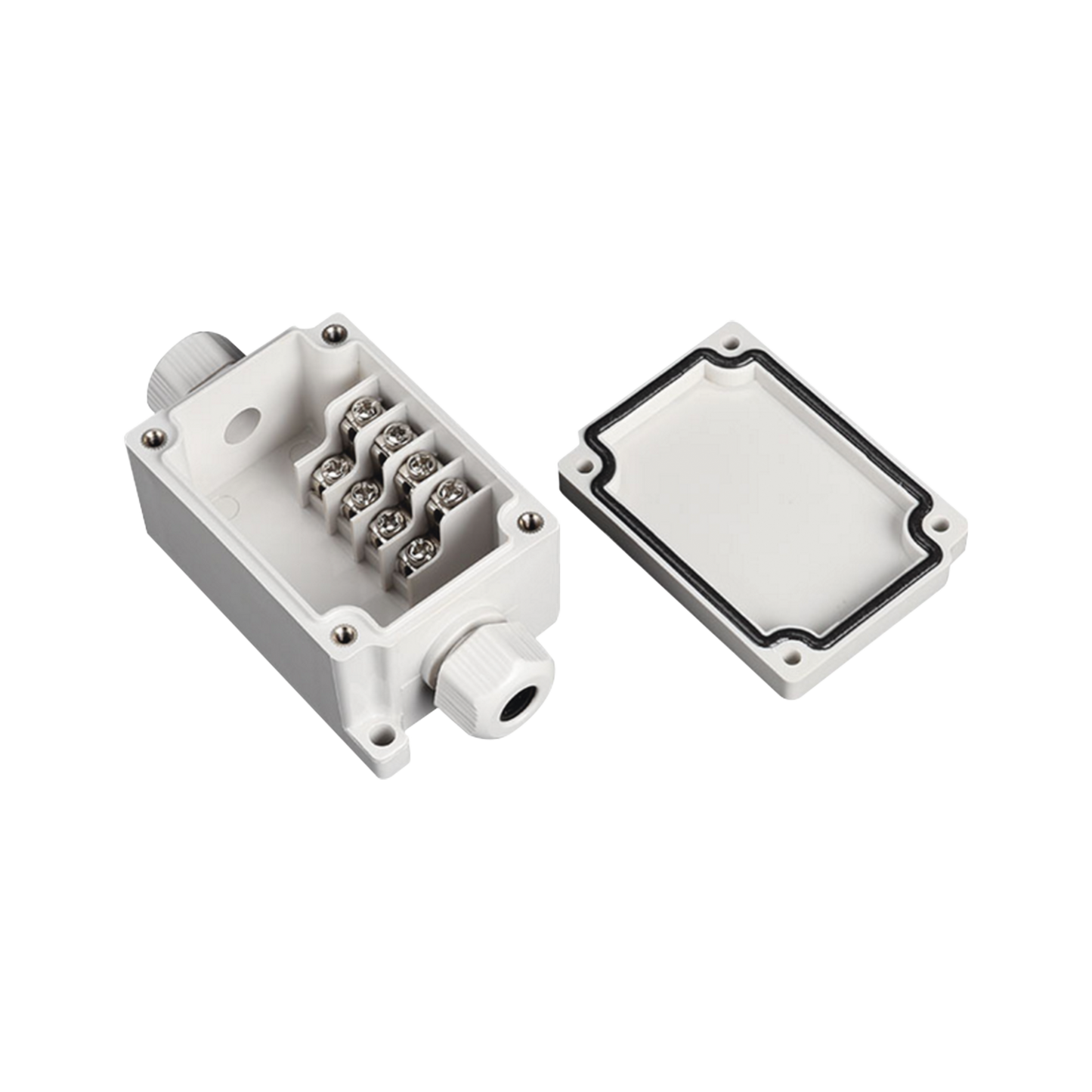

Gabinete para exterior con terminales de conexión en paralelo para 4 líneas.
Características destacadas:
- Material plástico.
- Tamaño: 102 x 50 x 40 mm
- Recomendado para calibres 12-22 AWG
- Grado de protección: IP66
- Rango de temperatura de operación: - 40a + 120℃
- Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
Proceso de instalación:
- Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
- Se debe garantizar que el sistema no esté energizado.
- Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
- Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
- Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
- Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
- Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
Notas destacadas:
- Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
- El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
- Se recomienda el uso de cable multifilamento para esta aplicación.
