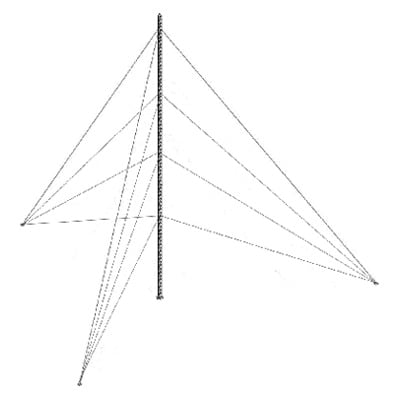

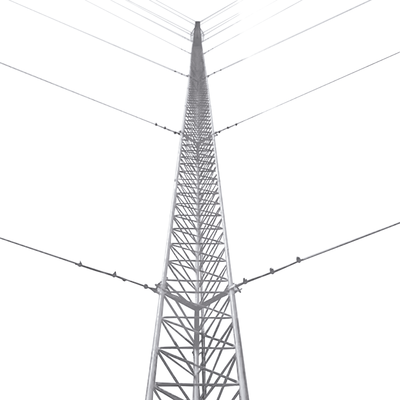

Kit De Torre Arriostrada De Piso De 39 M Altura Con Tramo Stz45g Galvanizado Por Inmersión En Caliente. (no Incluye Retenida).

Kit De Torre Arriostrada De Piso De 39 M Altura Con Tramo Stz45g Galvanizado Por Inmersión En Caliente. (no Incluye Retenida).

KTZ-45G-039

$ 65,934.00 MXN
$ 65,934.00 MXN
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Agotado

Compra protegida contra daños o robo

Si sus equipos sufren daños, robo o pérdida durante el envío, asumimos la responsabilidad de reponerlos de inmediato.

Hasta $500 MXN de compensación por falla del producto

En caso de que el producto presente fallas derivadas de defectos de fabricación dentro de los primeros 30 días naturales posteriores a la compra, se otorgará un crédito en tienda equivalente al 5% del valor del artículo, con un límite máximo de $500.00 MXN.


2% de bonificación en cada compra

Todas sus compras generan beneficios. Disfrute de un reembolso del 2% sin tope de acumulación, canjeable en tisistems.com


Envio Rapido

Todos los pedidos se surten el mismo dia.


Solicita Más Stock
Logo SYSCOM TOWERS

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 500 Kg.
  • Altura: 39 metros (13 tramos).
  • Resistencia al viento: 200 km/hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes:
  • 13 - STZ45G: Tramo de torre de 45 cm de ancho de cara.
  • 1 - SCZ45G: Copete de torre de 45 cm con opresor para pararrayo.
  • 1 - SBZ45G: Base para torre de 45 cm.
  • 1 - SAB45G: Ancla para base de torre 35/45.
  • 5 - SJB45G: Brida de sujeción de Retenida.
  • 3 - SAZ45G: Ancla de piso para Retenida.
  • 30 - CUELLO-14-HDG: Cuello para cable de retenida
  • 90 - NUDO-14-FJG: Abrazadera tipo perro de 1/4'.
Accesorios recomendados

No incluye cable de retenida. Se recomiendan 600 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

Sistema de Señalización/Iluminación (No incluidos)
  • 2 - EIGSLSE: Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
  • 2 - HLU3R2: Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
  • 1 - TG45AB: Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • 1 - S610: Registro plástico.
  • 3 - TGCR11: Conector de Ojo
  • 2 - TGAB18: Conector para Varilla
  • 1 - TGBUSG10: Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
  • 1 - TGTDPC: Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
  • 1 - TG45AB: Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
  • 1 - S610: Registro plástico chico.
  • 1 - ANTIOX: Aerosol para protección de terminales.
  • 3 - TGCR11: Conector de Ojo.
  • 2 - TGAB18: Conector para Varilla.
  • 26 - TGAC114: Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMA

Recomendaciones:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de instalación de retenida

Imágenes de Instalación

Torre Arriostrada Instalación
