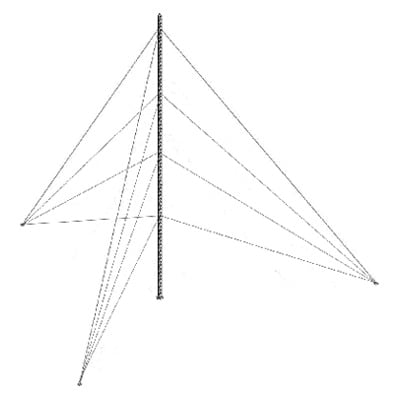

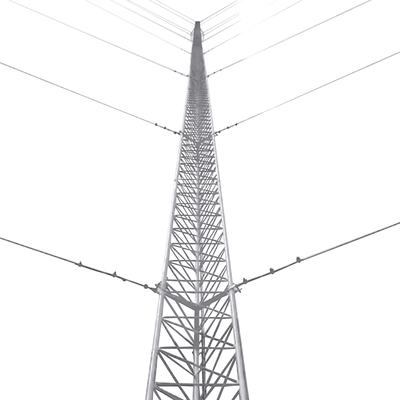

Kit De Torre Arriostrada De Piso De 21 M Altura Con Tramo Stz35g Galvanizada Por Inmersión En Caliente (no Incluye Retenida).
Kit De Torre Arriostrada De Piso De 21 M Altura Con Tramo Stz35g Galvanizada Por Inmersión En Caliente (no Incluye Retenida).
SKU:KTZ-35G-021
22 en existencias
Compra protegida contra daños o robo
Compra protegida contra daños o robo
Si sus equipos sufren daños, robo o pérdida durante el envío, asumimos la responsabilidad de reponerlos de inmediato.
Hasta $500 MXN de compensación por falla del producto
Hasta $500 MXN de compensación por falla del producto
En caso de que el producto presente fallas derivadas de defectos de fabricación dentro de los primeros 30 días naturales posteriores a la compra, se otorgará un crédito en tienda equivalente al 5% del valor del artículo, con un límite máximo de $500.00 MXN.
2% de bonificación en cada compra
2% de bonificación en cada compra
Todas sus compras generan beneficios. Disfrute de un reembolso del 2% sin tope de acumulación, canjeable en tisistems.com
Envio Rapido
Envio Rapido
Todos los pedidos se surten el mismo dia.
No se pudo cargar la disponibilidad de retiro
Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Características Físicas:
- Carga Axial Máxima: 350 Kg.
- Altura: 21 metros (7 tramos).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
- Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes:
No incluye cable de retenida. Se recomiendan 215 metros de retenida de 3/16' (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.
No incluye Tensores. Se recomiendan 9 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
Accesorios complementarios (No incluidos):
Sistema de Señalización/Iluminación (No incluido):
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido):
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido):
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
DIAGRAMA de conexión de Tierra Física + Pararrayo
Recomendaciones:
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
