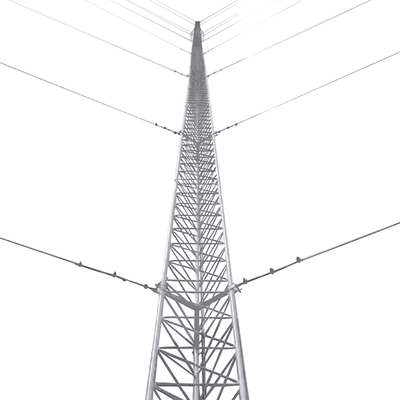

Kit De Torre Arriostrada De Piso De 15 Metros Con Tramo Stz30g Galvanizada En Caliente. (no Incluye Retenida).

Kit De Torre Arriostrada De Piso De 15 Metros Con Tramo Stz30g Galvanizada En Caliente. (no Incluye Retenida).

KTZ-30G-015

$ 16,958.00 MXN
$ 16,958.00 MXN
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Agotado

Compra protegida contra daños o robo

Si sus equipos sufren daños, robo o pérdida durante el envío, asumimos la responsabilidad de reponerlos de inmediato.

Hasta $500 MXN de compensación por falla del producto

En caso de que el producto presente fallas derivadas de defectos de fabricación dentro de los primeros 30 días naturales posteriores a la compra, se otorgará un crédito en tienda equivalente al 5% del valor del artículo, con un límite máximo de $500.00 MXN.


2% de bonificación en cada compra

Todas sus compras generan beneficios. Disfrute de un reembolso del 2% sin tope de acumulación, canjeable en tisistems.com


Envio Rapido

Todos los pedidos se surten el mismo dia.


Solicita Más Stock
Logo SYSCOM TOWERS

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
  • Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 15 metros (5 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
  • Aplicación: Intemperie (Zonas Húmedas)
Incluye los siguientes componentes
  • 5 unidades - STZ30G - Tramo de torre de 30 cm de ancho de cara
  • 1 unidad - SCZ30PG - Copete de torre de 30 cm con opresor para pararrayo
  • 1 unidad - SBA30G - Base para torre de 30 cm
  • 1 unidad - SAB30G - Ancla para base de torre
  • 3 unidades - SJB30G - Brida de sujeción de Retenida
  • 3 unidades - SAP02G - Ancla de piso para Retenida
  • 18 unidades - CUELLO-14-HDG - Cuello para cable de retenida
  • 54 unidades - NUDO-316-FJG - Abrazadera tipo perro de 3/16'
Accesorios complementarios (No incluidos)

No incluye cable de retenida. Se recomiendan 160 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Sistema de Señalización/Iluminación (No incluido)
  • 2 unidades - EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
  • 2 unidades - HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)
  • 1 unidad - SHE-LV - Par de herrajes de sujeción
  • 1 unidad - S-GULV - Guía para línea
  • 18 unidades - SRET-338CAM - Cable de 3/8'
  • 6 unidades - NUDO-38FJG - Nudo forjado 3/8'
  • 2 unidades - CUELLO-38-HDG - Cuello 3/8'
  • 1 unidad - TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
  • 1 unidad - SYS-USA7B - (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Pararrayo + Tierra física con Cable (No incluido)

KLP-TZ15-PRO - ¡Todo incluido! Ideal para torres de 15 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
  • 1 unidad - TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • 1 unidad - S610 - Registro plástico
  • 3 unidades - TGCR11 - Conector de Ojo
  • 2 unidades - TGAB18 - Conector para Varilla
  • 1 unidad - TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
  • 1 unidad - TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
  • 1 unidad - TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
  • 1 unidad - S610 - Registro plástico chico
  • 1 unidad - ANTIOX - Aerosol para protección de terminales
  • 3 unidades - TGCR11 - Conector de Ojo
  • 2 unidades - TGAB18 - Conector para Varilla
  • 10 unidades - TGAC - Aislador para torre

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

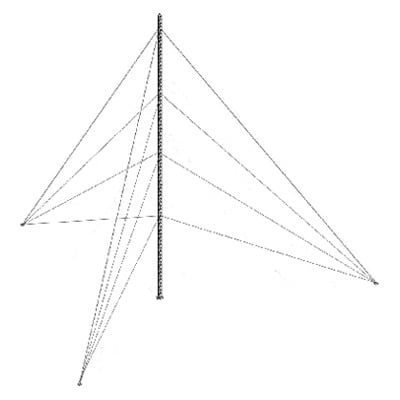

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de instalación de retenida

Imágenes de Instalación

Torre Arriostrada
