BASEL

Sistema De Montaje Solar Basel / 8 Módulos 645w / Configuración 2x4 / Losa Plana / Resistencia 170 Km/h / Rieles N-s 4.72m / Inclinación 22°

Sistema De Montaje Solar Basel / 8 Módulos 645w / Configuración 2x4 / Losa Plana / Resistencia 170 Km/h / Rieles N-s 4.72m / Inclinación 22°

KITBASEL2X4

$ 18,447.00 MXN
$ 18,447.00 MXN
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

200 en existencias

Compra protegida contra daños o robo

Si sus equipos sufren daños, robo o pérdida durante el envío, asumimos la responsabilidad de reponerlos de inmediato.

Hasta $500 MXN de compensación por falla del producto

En caso de que el producto presente fallas derivadas de defectos de fabricación dentro de los primeros 30 días naturales posteriores a la compra, se otorgará un crédito en tienda equivalente al 5% del valor del artículo, con un límite máximo de $500.00 MXN.


2% de bonificación en cada compra

Todas sus compras generan beneficios. Disfrute de un reembolso del 2% sin tope de acumulación, canjeable en tisistems.com


Envio Rapido

Todos los pedidos se surten el mismo dia.


Solicita Más Stock

BASEL Racking Systems modelo: KITBASEL

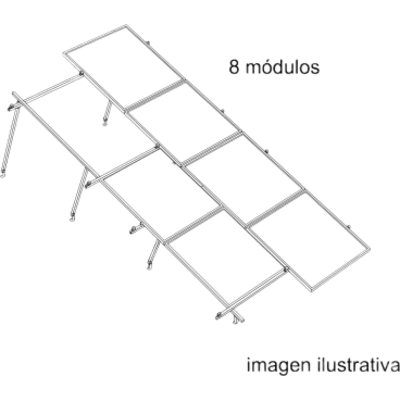

El sistema de montaje solar BASEL KITBASEL está diseñado para instalaciones fotovoltaicas sobre losa plana, con capacidad para albergar 8 módulos de hasta 645W cada uno en una configuración de 2 filas por 4 columnas (2x4). Este kit incluye todos los componentes estructurales necesarios para un montaje seguro y eficiente, con rieles N-S de 4.72 metros de longitud y una inclinación fija de 22 grados. Diseñado para resistir velocidades de viento de hasta 170 km/h, el sistema utiliza componentes como el N3 BASEL, L FOOT BASEL, abrazaderas intermedias y finales, clips superiores y tapas de extremo, todos fabricados con materiales de alta resistencia. El área total estimada de la instalación es de 26 m², con dimensiones de módulo de 2.382 m x 1.134 m. Este sistema es ideal para proyectos residenciales y comerciales de mediana escala que requieren una solución robusta y confiable para montaje en superficies planas.

Características Generales

  • Tipo de instalación: Losa plana
  • Configuración: 2 filas x 4 columnas (2x4)
  • Número de módulos: 8
  • Potencia por módulo: 645 W
  • Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
  • Área total estimada: 26 m² (279.86 ft²)
  • Velocidad de viento: 170 km/h (105.63 mph)
  • Inclinación: 22°
  • Altura máxima desde la superficie: 1.88 m (6.17 ft)
  • Distancia máxima entre apoyos E-O: 0.82 m (2.69 ft)
  • Distancia aproximada entre primer y último apoyo N-S: 4.81 m (15.78 ft)
  • Voladizo considerado: 30 cm (11.81 in) en cada extremo
  • Número de planchas: 1
Componentes del Sistema
  • N3 BASEL (SKU N00001): 22 unidades
  • L FOOT BASEL (SKU N00002): 24 unidades
  • N CONNECTOR BASEL (SKU N00003): Cantidad no especificada
  • END CLAMP BASEL (SKU N00014): 8 unidades
  • MIDDLE CLAMP PRO (SKU N00027): 12 unidades
  • TOP CLIP BASEL (SKU N00009): 24 unidades
  • END CAP BASEL (SKU N00023): 8 unidades
  • N RAIL 4.72 (SKU N00015): 16 unidades
  • SGB-4, 4-14 SOL-STR (SKU M00112): 1 unidad
Medidas y Cortes
  • Largo del módulo (B): 2.38 m (7.81 ft)
  • Ancho del módulo (C): 1.13 m (3.71 ft)
  • Largo del riel N-S (D): 4.53 m (14.86 ft) - 6 unidades
  • Tamaño pata 1 (E): 1.80 m (5.91 ft) - 6 unidades
  • Tamaño pata 2 (F): 1.20 m (3.94 ft) - 6 unidades
  • Tamaño pata 3 (G): 0.60 m (1.97 ft) - 6 unidades
  • Riel Este-Oeste (4 x Arreglo): 4.70 m (15.42 ft)
  • Tirante trasero (2 x Arreglo): 1.71 m (5.61 ft)
  • Span Real: 0.82 m (2.69 ft)
Contenido del Paquete
  • 22 x N3 BASEL
  • 24 x L FOOT BASEL
  • N CONNECTOR BASEL (cantidad no especificada)
  • 8 x END CLAMP BASEL
  • 12 x MIDDLE CLAMP PRO
  • 24 x TOP CLIP BASEL
  • 8 x END CAP BASEL
  • 16 x N RAIL 4.72
  • 1 x SGB-4, 4-14 SOL-STR
