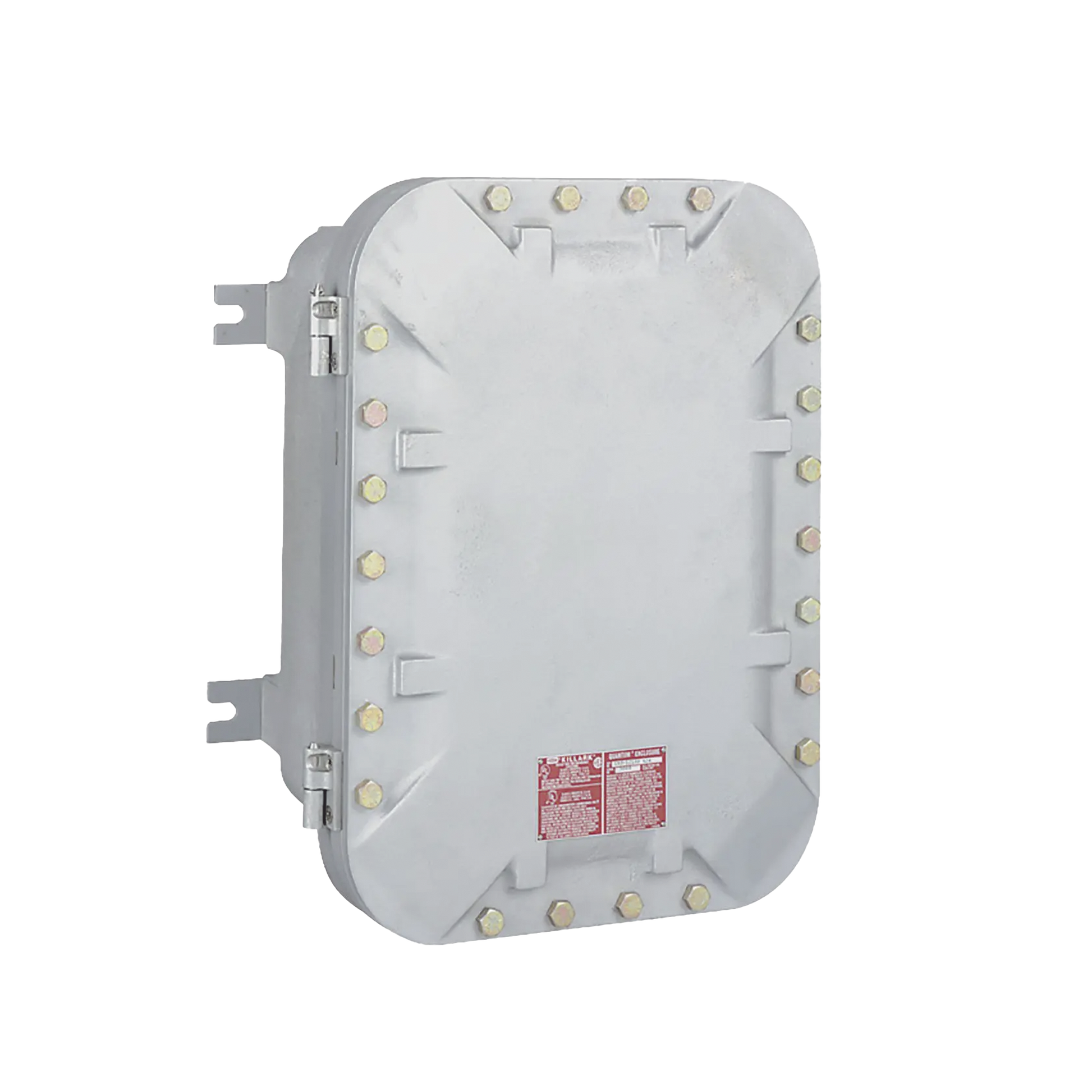

Gabinete Antiexplosivo e Ignífugo de Aluminio Fundido EXB de 8 x 10 x 4 in Clase I, II, III, BCDEFG.

Aplicaciones:

• Ubicaciones que se vuelven peligrosas debido a la presencia de gases o vapores inflamables, polvos combustibles o fibras inflamables fácilmente y volátiles y areas que estan sujetas climas corrosivos y húmedos.
• Adecuados para Refinerías de Petróleo, Plantas Químicas y Petroquímicas con procesos interiores y exteriores.
• Aplicaciones que requieren empalme, extracción y caja de empalmes.
• Gabinetes para albergar estaciones de control, contadores, relevadores, arrancadores, interruptores, bloques de terminales, otros equipos y dispositvos.
• Aplicaciones globales (ATEX/IECEx) los gabinetes están disponibles para aplicaciones globales con el sufijo CEN.
• Los gabinetes estan disponibles en blanco o con modificaciones de fabrica, opciones y accesorios.

Características:

• Color: Gris
• Tamaño: 8 x 10 x 4 in
• Dimensiones internas: 7.73 x 9.73 x 4.06 in (196.3 x 247.1 x 103.12 mm)
• Dimensiones externas:
  • Alto: 14.32 in (363.73 mm)
  • Ancho: 12.32 in (312.93 mm)
  • Profundidad: 6.32 in (160.53 mm)
• Peso: 15.89 kgs
• Fabricado de Aluminio fundido libre de cobre. Alta resistencia, más ligero en peso, resistente a la corrosión.
• Menos pernos en cubierta. Su diseño asistido por computadora reduce el número de pernos de la tapa, eliminando los pernos de la esquina. Reduciendo tiempo de instalación y mantenimiento.
• Anillo "O" de Nitrilo (BUNA-N) alrededor de los pernos para evitar que el agua se filtre dentro del gabinete, IP 66 & tipo 4.
• Argollas de montaje ductiles. Las argolla son hechas de aleacion de aluminio dúctil para ajustarse a superficies de montaje irregulares sin dañar el gabinete.
• Tamaños de gabinetes desde 8x12x6 y más grandes están equipados con argollas de montaje bidireccionales que pueden ser colocados vertical o horizontalmente para facilitar el montaje.
• Tamaños de gabinetes desde 8x12x6 y más grandes son suministrados con bisagras montadas en el lado izquierdo. Los gabinetes más pequeños están perforados para la instalación de 2 montajes Killark HINGE-9 o pueden ser intalados como fabrica agregando SU2. Para ubicar las bisagras en otras posiciones se debe especificar al ordenar.
• Las opciones incluyen ventanas de visualización, operadores de control, manijas giratorias, manijas de disyuntores, aberturas de conductos NPT y aberturas de prensaestopas métricas.

Materiales / Acabado:

• Gabinetes: Aluminio libre de Cobre (menos del 4/10 de 1%)
• Bisagras: Aluminio con acero inoxidable.
• Pernos de cubierta de acero.
• Placas de montaje opcionales: Lámina de Aluminio.
• Ventanas Opcionales: Vidrio templado sodocálcico.
• Pintura de laca de Aluminio con acabado estándar.

Certificaciones:

• Clasificaciones para áreas peligrosas:
  • Clase I, Divisiones 1 & 2, Grupos B,C,D
  • Clase I, Zonas 1 & 2, Grupos IIB + H2, IIA
  • Clase II, Divisiones 1 & 2, Grupos E,F,G
  • Clase III, Divisiones 1 & 2
• Número de archivo ATEX PTB 07 ATEX 1025U / PBT 07 ATEX 1024
• Número de archivo CSA LR11716
• Número de archivo IECEx IEC E x 07.0022U / IEC E x 07.0023
• Clasificación NEMA 3, 4, 4X
• Número de archivo UL E10514 / E83696 / E12379
