MICROLAB
BLOQUEADOR DE DC 250-2700MHz 500W/3kV -164dBc TIPO N IP65 .
BLOQUEADOR DE DC 250-2700MHz 500W/3kV -164dBc TIPO N IP65 .
SKU:HR-20N
Agotado
No se pudo cargar la disponibilidad de retiro

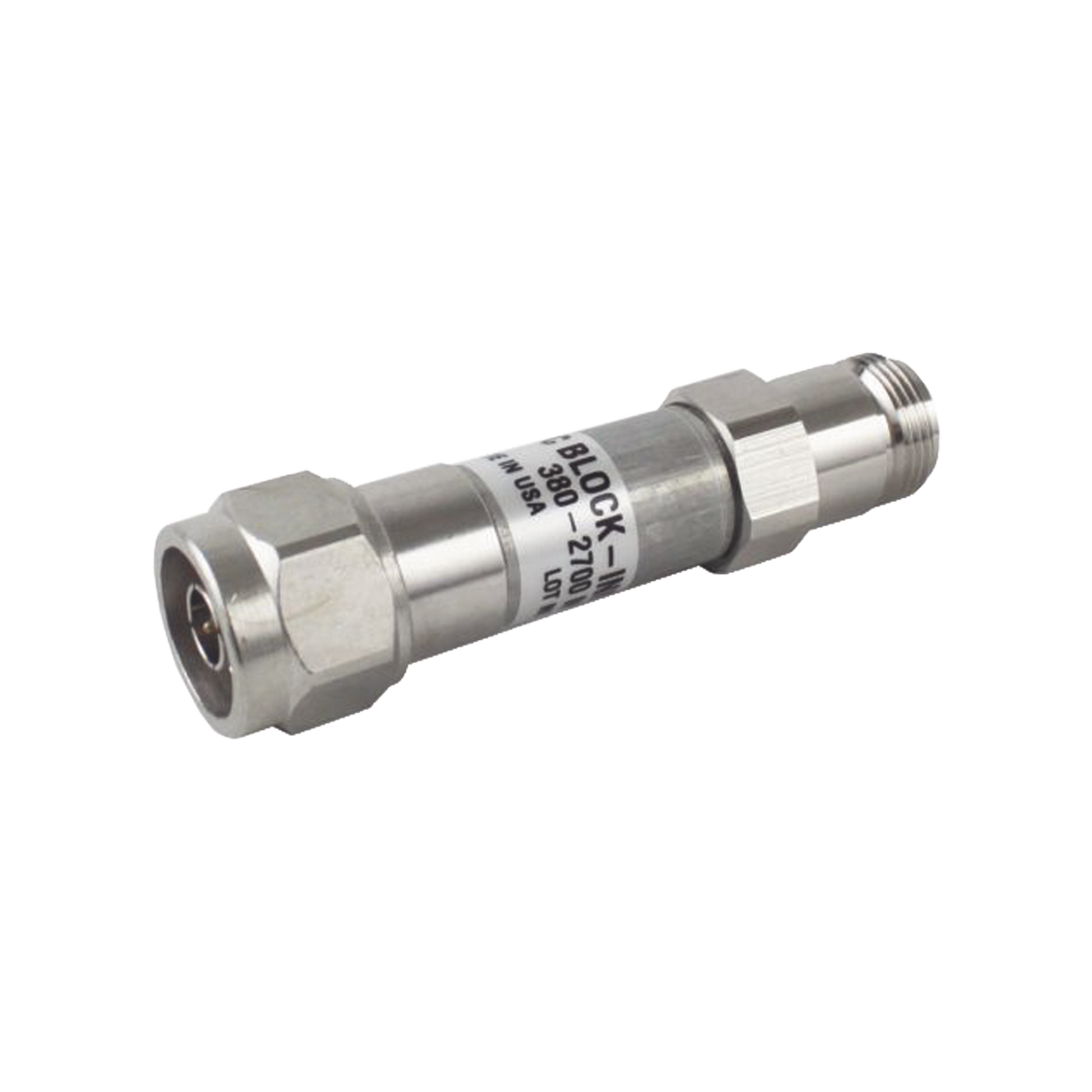

BLOQUEADOR DE DC 250-2700MHZ 500W/3KV -164DBC TIPO N IP65 .
Descripción
Los bloques de CC de la serie Microlab HR-20 se utilizan para evitar el flujo de corriente continua y picos de corriente de baja frecuencia a lo largo del conductor interno de una línea de transmisión, al tiempo que permiten el flujo sin obstáculos de las señales de RF. Las aplicaciones incluyen el bloqueo de picos de corriente en túneles subterráneos, en sitios de antenas durante tormentas eléctricas y para enrutar CC a amplificadores montados en torres.
La unidad consta de una longitud de línea coaxial con un capacitor en serie distribuido en el conductor central para bloquear el flujo de CC y bajas frecuencias, mientras pasa RF con pérdidas o reflejos insignificantes.
Características
- Cobertura multibanda
- 500 W promedio Potencia nominal
- Clasificación de alto voltaje de 3 kV
- Pérdida mínima de inserción de RF
- IM pasivo muy bajo
- RoHS
- Alta fiabilidad
- Conectores DIN N o 7-16 mm
Especificaciones
| Frecuencia: | ||
| Banda 1: | 380–800 MHz | |
| Banda 2: | 800-2700 MHz | |
| Poder: | 500W | |
| VSWR: | ||
| Banda 1: | 1,30:1 | |
| Banda 2: | 1,20:1 | |
| Pérdida de inserción: | ||
| Banda 1: | <0.12 | |
| Banda 2: | <0.08 | |
| PIM: |
-164 dBc típico, <-160 dBc garantizado (2 tonos a +43 dBm) | |
| Conectores: | Tipo N/6 Nm, 4,4 fp | |
| Protección de ingreso: | IP64 | |
| Peso: | ||
