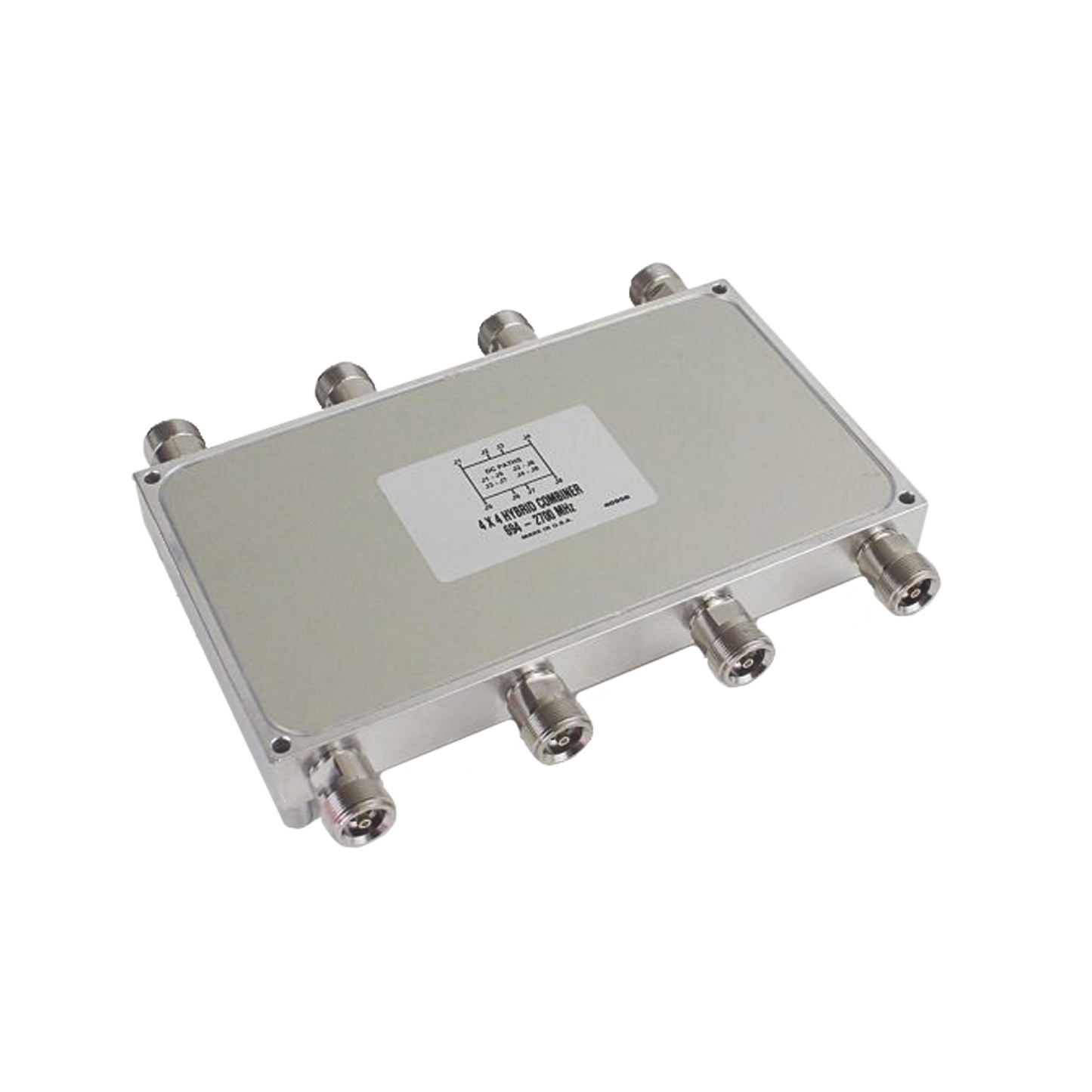

Combinador hibrido 4x4 694-2700MHz 150W -161dBc 4.3-10 IP64
Combinador hibrido 4x4 694-2700MHz 150W -161dBc 4.3-10 IP64
SKU:CM-88E
Agotado
No se pudo cargar la disponibilidad de retiro
COMBINADOR HIBRIDO 4X4 694-2700MHZ 150W -161DBC 4.3-10 IP64
Descripción
El híbrido 4x4 es una matriz de acopladores híbridos dispuestos de modo que las señales aplicadas a cualquiera de las cuatro entradas se dividan por igual entre las cuatro salidas. Esto permite la combinación de múltiples señales en la misma banda inalámbrica a un cable de alimentación común, como podría ser necesario en un sistema de antena distribuida en un edificio de host neutral. Los puertos de salida no utilizados deben terminarse externamente en 50 W, con un rendimiento PIM adecuado. Tenga en cuenta que la relación de fase de las salidas en este modelo no es consistente.
Se ha prestado especial atención a maximizar el aislamiento en las bandas inalámbricas y minimizar la intermodulación pasiva (PIM). La unidad también está disponible con conectores 7-16 DIN o N como parte de la serie CM-x8D o CM-x8N.
Características
- Combinar 4 entradas a 4 salidas
- 150W/Potencia media de entrada
- Aislamiento de hasta 23 dB
- PIM bajo especificado, -161 dBc
- Entorno interior IP64
- VSWR bajo, pérdida baja
- RoHS
Especificaciones
| Frecuencia: | 694-800 MHz | |
| 800 – 2600 MHz | ||
| 2600 – 2700 MHz | ||
| Acoplamiento: | 6,0 ± 1,8 dB | |
| 6,2 ± 1,2 dB | ||
| 6,4 ± 1,4 dB | ||
| Energía: | 150W | |
| VSWR: | ||
| Aislamiento: | >20dB | |
| PIM: | -161 dBc (dos tonos de 20W) | |
| Conectores: | 4.3-10 | |
| Protección de ingreso: | IP64 | |
| Peso: | 2,2 kg (4,9 libras) | |
