Acoplador direccional 13dB 694-2700 50W tipo N

ACOPLADOR DIRECCIONAL 13DB 694-2700 50W TIPO N

Descripción

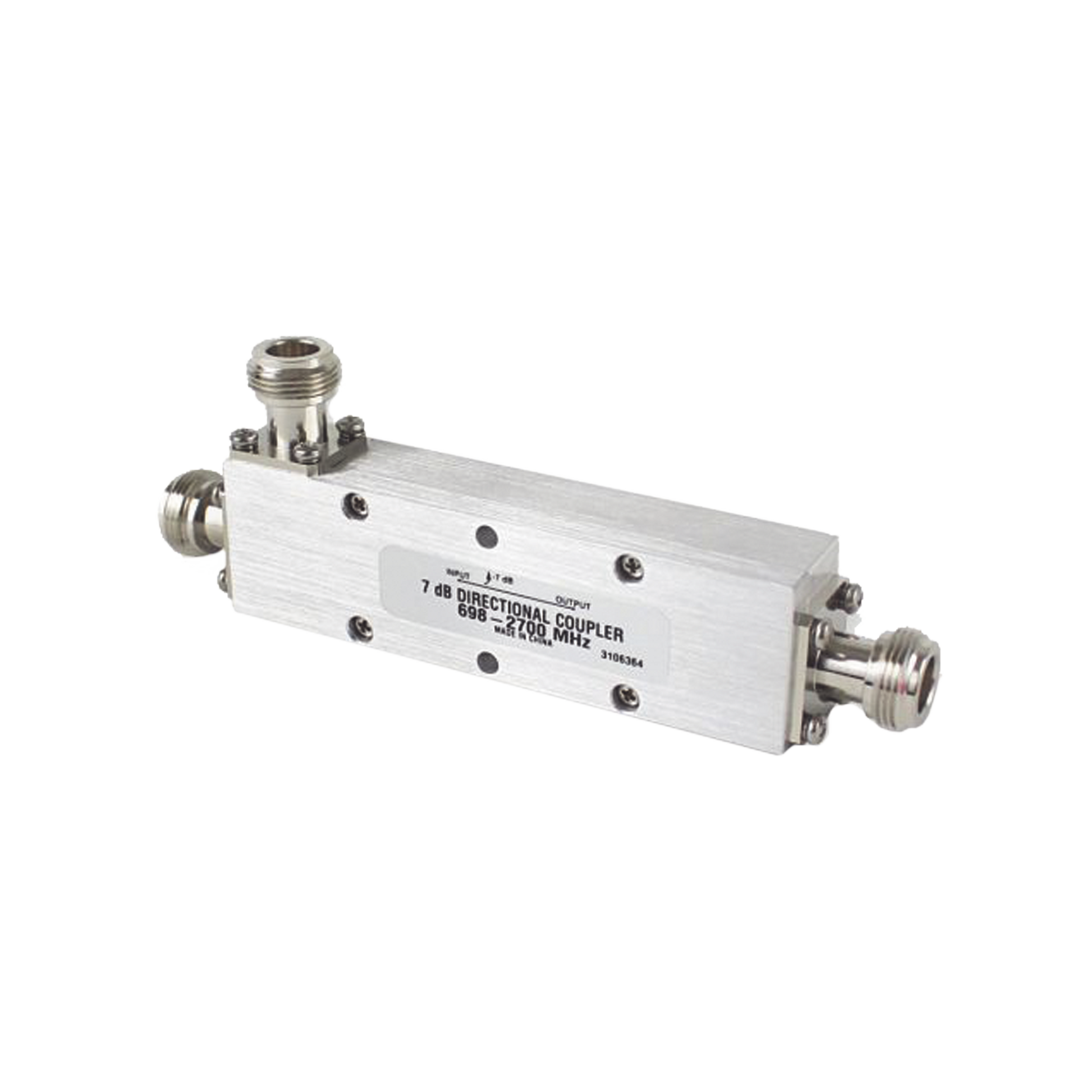

La serie CK-50N de Microlab es un diseño de microstrip de cuarto de onda de varias secciones para aplicaciones en interiores que cubre todas las bandas inalámbricas de 694 a 2700 MHz. Las unidades acoplan una fracción definida de señal de 5 a 20 dB con reflexiones o pérdidas mínimas.

El amplio rango de frecuencias permite su uso con antenas multibanda y sistemas de cable con fugas y en estaciones base inalámbricas. Con uniones de soldadura mínimas y un dieléctrico de aire, la pérdida por disipación se ha minimizado y se ha mejorado la confiabilidad.

Estos acopladores direccionales también se pueden usar como divisores desiguales o tappers, que generalmente se especifican por la relación de potencia entre las salidas. Por conveniencia, estos se muestran en la tabla.

Características

• Valores de acoplamiento de 5 a 30 dB
• Buena directividad VSWR y pérdida
• Celular de banda ancha a WiMAX
• Potencia media de 50 vatios
• RoHS
• Eficaz como tappers para sistemas de interior de edificios DAS

Especificaciones
