MICROLAB
Acoplador direccional 30dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67
Acoplador direccional 30dB 575-2700MHz 300W - 161 dBc 4.3 - 10 IP67
SKU:CC-30E
Agotado
No se pudo cargar la disponibilidad de retiro

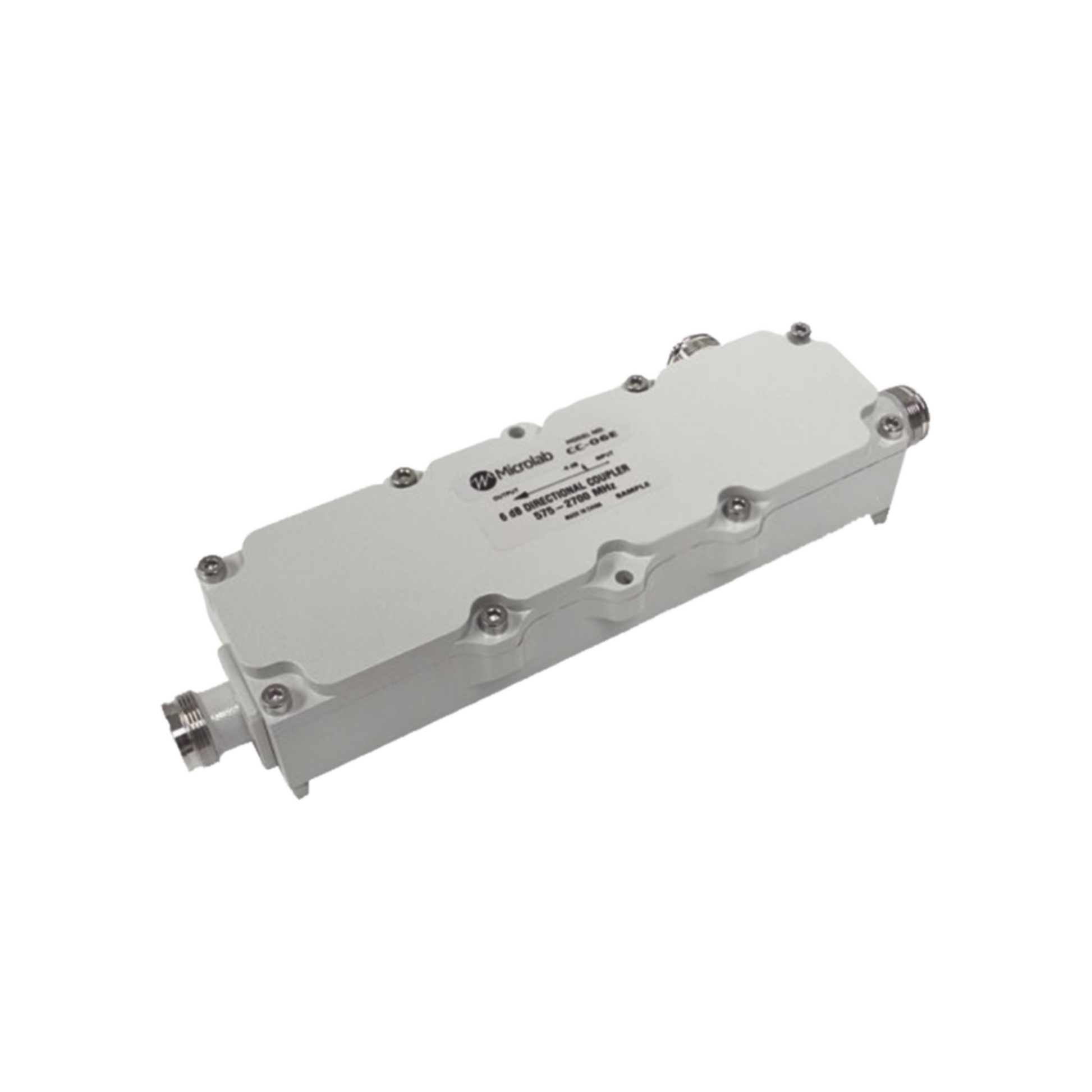

ACOPLADOR DIRECCIONAL 30DB 575-2700MHZ 300W - 161 DBC 4.3 - 10 IP67
Descripción
La serie CC-xx es un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea valiosa para optimizar la distribución de la señal requerida en una red de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia permite aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.
Características
• Ancho de banda estándar para aplicaciones comerciales de distribución de señales inalámbricas
• Respuesta plana de 575 a 2700 MHz
• PIM bajo garantizado
• Potencia media de 300 vatios
• Disponible en 4.3-10
• RoHS
Especificaciones
| Frecuencia: | 575-2700 MHz |
| Acoplamiento: | 20dB |
| Pérdida acoplada: | 0,04 dB máx. |
| Energía: | 300 W promedio, paquete de 1 kW |
| Directividad: | 20 dB mín. |
| VSWR: | 1,25:1 máx. |
| PIM: | -161 dBc (-118 dBm) mín. |
| (Prueba con 2x 1900MHz, +43 dBm tonos @ ambiente) | |
| Conectores: | Brida de 4 orificios 4.3-10(f) Triplaca |
| Protección de ingreso: | IP67 |
| Peso: | 1,6 libras (0,73 kg) nominal |
