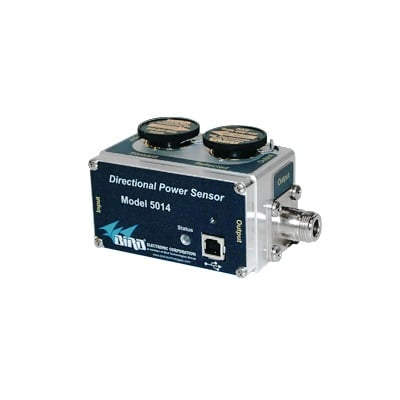

Sensor de Potencia Direccional Dual de 7/8" con Interfaz USB 2.0 (Tipo B).

El Sensor 5014 es compatible con accesorios existentes Bird de linea de 7/8" incluyendo medidores de campo, muestreadores de señal y mas de 20 tipos de conectores QC.
Los elementos para BIRD 43 no son compatibles con este sensor.

-Exactitud de Lectura ± 5 % en todo el rango de potencia del elemento DPM.
-Rango de Potencia: 500 mW - 1000 W.
-Rango de Frecuencia: 2.0 MHz - 2700 MHz.
-VSWR por inserción: 1.05:1 desde - 1000 MHz (conectores N).
-No requiere Calibración en campo.

Item Name: Directional Power Sensors (DPS)
Frequency Range: Element dependent, 2 MHz to 2.7 GHz
Power Range: Element dependent, 125 mW to 1 kW full scale
Impedance Ω: 50 Ohms
Peak Average Ratio: 10 dB maximum with DPM elements
Accuracy True Average Power: ± 5% of reading (15 to 35 °C)
± 7% of reading (-10 to 50 °C) Peak Power
± 8% of full scale
Insertion VSWR: 1.05:1 from 0.45 - 1000 MHz (with N connectors)
Settling Time: < 2.5 seconds
Connectors: QC Type, Female N normally supplied
Power Supply: From host instrument via cable connection
Interface: USB 2.0 Type B
Weight: 1.12 lbs (0.51 kg)
Dimensions H x W x D: 2.3" x 2.1" x 3.5" (H x W x D)
(58 x 53 x 89 mm) excluding connectors
Directivity: 30 dB (exact value depends on element selected)
Humidity: 95% max. (non-condensing)
Pulse Width Parameters: >100 MHz 800 µs min.
26 - 99 MHz 1.5 µs min.
2 - 25 MHz 15 µs min.
Pulse Rep Rate Peak: 15 pps min.
Pulse Duty Factor: 1 x 10-4 min.
Dynamic Range: 16 dB
Operating Temperature: -10 to +50 °C (14 to 122 °F)
Storage Temperature: -40 to +75 °C (-40 to 167 °F)

Los elementos se solicitan por pares según el rango de frecuencia y potencia a medir.

*Pregunte por tiempo de entrega.
